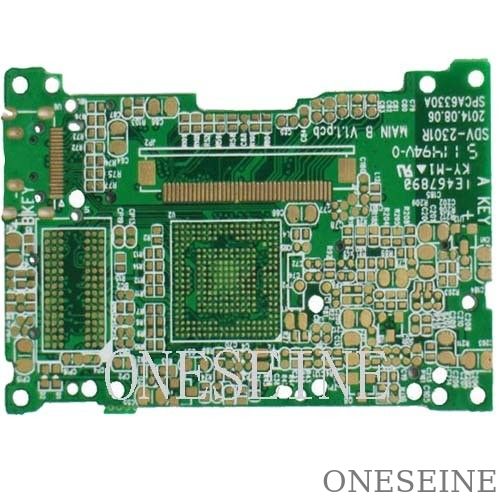

মাল্টিলেয়ার টাইপস Fr4 ইপোক্সি উপাদান বৈশিষ্ট্য পিসিবি প্রিন্টেড সার্কিট বোর্ড
  • মাল্টিলেয়ার টাইপস Fr4 ইপোক্সি উপাদান বৈশিষ্ট্য পিসিবি প্রিন্টেড সার্কিট বোর্ড
  • মাল্টিলেয়ার টাইপস Fr4 ইপোক্সি উপাদান বৈশিষ্ট্য পিসিবি প্রিন্টেড সার্কিট বোর্ড

মাল্টিলেয়ার টাইপস Fr4 ইপোক্সি উপাদান বৈশিষ্ট্য পিসিবি প্রিন্টেড সার্কিট বোর্ড

উৎপত্তি স্থল শেনজেন, চীন
পরিচিতিমুলক নাম ONESEINE
সাক্ষ্যদান ISO9001,ISO14001
মডেল নম্বার ONE-102
পণ্যের বিবরণ
পণ্যের বর্ণনা:
মাল্টিলেয়ার পিসিবি ১.৬ মিমি পিসিবি ৬ লেয়ার পিসিবি বিজিএ
গুণাবলী:
pcb,fr4,soldermask,pcb চায়না,ro4350b,প্রিন্ট pcb,rogers,hdi বোর্ড,ems pcb,tg170 pcb
ঝাল মাস্ক:
সবুজ তেল এবং সাদা চরিত্র
মিন লাইন স্পেস:
5মিল
ড্রিল বিচ্যুতি:
±(0.05 মিমি)
Min. মিন. Line Width/Spacing লাইন প্রস্থ/স্পেসিং:
0.1 মিমি
Min. মিন. Annular Ring বৃত্তাকার রিং:
0.1 মিমি
ফাইল ফরম্যাট:
গারবার ফাইল;প্যাক-এন-প্লেস ফাইল ((XYRS)
বিশেষভাবে তুলে ধরা:

মাল্টিলেয়ার FR4 PCB

,

মাল্টিলেয়ার আইসোলেশন পিসিবি

,

FR4 আইসোলেশন পিসিবি

পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
১ পিসি
মূল্য
USD0.1-1000
প্যাকেজিং বিবরণ
ভ্যাকুয়ান ব্যাগ
ডেলিভারি সময়
5-8 কার্যদিবস
পরিশোধের শর্ত
টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা
1000000000pcs/mon
পণ্যের বর্ণনা

মাল্টিলেয়ার টাইপস Fr4 ইপোক্সি উপাদান বৈশিষ্ট্য পিসিবি প্রিন্টেড সার্কিট বোর্ড

দ্রুত বিবরণ:

স্তরঃ6

উপাদানঃ FR4

সারফেস ফিনিসঃHASL সীসা মুক্ত

তামার ওজনঃ 1OZ

বোর্ডের আকারঃ ১২*১৭ সেমি

সর্বাধিক বোর্ডের আকারঃ 60 * 110CM ((সোল্ডার মাস্ক ছাড়াই)

সোল্ডার মাস্কের রঙঃ সবুজ,নীল,লাল,সাদা,কালো ইত্যাদি।

নামঃ FR4 ডাবল সাইড পিসিবি সার্কিট বোর্ড

ডেলিভারি সময়ঃ দ্রুত 24 ঘন্টা, স্বাভাবিক 3-5 দিন

স্ট্যান্ডার্ড FR-4 উপাদান বৈশিষ্ট্য

>উচ্চ গ্লাস ট্রানজিশন তাপমাত্রা (Tg) (150Tg বা 170Tg)

>উচ্চ পচন তাপমাত্রা (Td) (> 325oC)

>নিম্ন তাপীয় সম্প্রসারণ সহগ (সিটিই) ((3.0%-3.8%)

>ডিলেক্ট্রিক ধ্রুবক (@ 1 গিগাহার্টজ): 4.25-4.55

>বিচ্ছিন্নতা ফ্যাক্টর (@ 1 গিগাহার্টজ): ০016

>UL রেটযুক্ত (94V-0, CTI = 4)

> স্ট্যান্ডার্ড এবং সীসা মুক্ত সমাবেশের সাথে সামঞ্জস্যপূর্ণ।

>ল্যামিনেট বেধ 0.005 ̊ থেকে 0.125 ̊ পর্যন্ত পাওয়া যায়

প্রি-প্রেগ বেধ উপলব্ধ (প্রায় স্তরিত হওয়ার পরে):

সমস্ত স্ট্যান্ডার্ড PCBExpress Quickturn-এ 150 Tg FR-4 উপাদান ব্যবহার করা হয়,ভ্যালুপ্রোটো এবং সমস্ত পিসিবিপ্রো ফুল ফিচার অর্ডার, যদি না অন্য নির্দিষ্ট উপাদান বা টিজি ডাকা হয় (পিসিবিপ্রো ফুল ফিচার বা কাস্টম উদ্ধৃতি).
FR4 পিসিবি সংজ্ঞা

এফআর-৪ (বা এফআর৪) হল একটি গ্রেডের নামকরণ যা গ্লাস-বর্ধিত ইপোক্সি ল্যামিনেট শীট, টিউব, রড এবং প্রিন্টেড সার্কিট বোর্ড (পিসিবি) এর জন্য নির্ধারিত।FR-4 হল একটি কম্পোজিট উপাদান যা ইপোক্সি রজন বাঁধক সহ বোনা ফাইবারগ্লাস কাপড় থেকে গঠিত যা অগ্নি প্রতিরোধী (স্ব-নির্বাপক).

"এফআর" হল অগ্নি প্রতিরোধক, এবং বোঝায় যে FR-4 এর জ্বলনযোগ্যতার নিরাপত্তা মান UL94V-0 এর সাথে সঙ্গতিপূর্ণ। FR-4 উপাদান উপাদান (ইপোক্সি রজন,কাঁচের ফ্যাব্রিকের টুকরো টুকরো, ব্রোমযুক্ত অগ্নি retardant, ইত্যাদি) 1968 সালে NEMA দ্বারা।

এফআর-৪ গ্লাস ইপোক্সি একটি জনপ্রিয় এবং বহুমুখী উচ্চ চাপ থার্মোসেট প্লাস্টিক ল্যামিনেট গ্রেড যা ওজন অনুপাতের তুলনায় ভাল শক্তি।FR-4 সর্বাধিক সাধারণভাবে একটি বৈদ্যুতিক বিচ্ছিন্নকারী হিসাবে ব্যবহৃত হয় যা উল্লেখযোগ্য যান্ত্রিক শক্তির অধিকারীএই উপাদানটি শুকনো এবং আর্দ্র উভয় অবস্থার মধ্যে তার উচ্চ যান্ত্রিক মান এবং বৈদ্যুতিক নিরোধক গুণাবলী বজায় রাখার জন্য পরিচিত। এই বৈশিষ্ট্যগুলি, ভাল উত্পাদন বৈশিষ্ট্যগুলির সাথে,বৈদ্যুতিক এবং যান্ত্রিক অ্যাপ্লিকেশন বিস্তৃত জন্য এই গ্রেড ব্যবহারযোগ্যতা দিতে.

এনইএমএ হল FR-4 এবং অন্যান্য বিচ্ছিন্নকারী ল্যামিনেট শ্রেণীর জন্য নিয়ন্ত্রক কর্তৃপক্ষ। গ্লাস ইপোক্সি ল্যামিনেটের জন্য গ্রেডের নামকরণগুলি হলঃ G10, G11, FR4, FR5 এবং FR6। এর মধ্যে,FR4 হল আজকাল সবচেয়ে ব্যাপকভাবে ব্যবহৃত গ্রেড. জি -১০, এফআর -৪ এর পূর্বসূরী, এফআর -৪ এর স্ব-নির্বাপক জ্বলনযোগ্যতার বৈশিষ্ট্যগুলির অভাব রয়েছে। অতএব, এফআর -৪ বেশিরভাগ অ্যাপ্লিকেশনগুলিতে জি -১০ প্রতিস্থাপন করেছে।

FR-4 ইপোক্সি রজন সিস্টেমগুলি সাধারণত FR-4 গ্লাস ইপোক্সি ল্যামিনেটে শিখা প্রতিরোধী বৈশিষ্ট্যগুলি সহজতর করার জন্য ব্রোমিন, একটি হ্যালোজেন ব্যবহার করে।কিছু অ্যাপ্লিকেশন যেখানে উপাদান তাপীয় ধ্বংস একটি পছন্দসই বৈশিষ্ট্য এখনও G-10 অ অগ্নি প্রতিরোধী ব্যবহার করা হবে.

FR4 পিসিবি প্রযুক্তিঃ

পয়েন্ট

প্যারামিটার

1

স্তরঃ

১ থেকে ২৪ স্তর

2

উপাদান প্রকারঃ

FR-4, CEM-1, CEM-3, উচ্চ TG, FR4 হ্যালোজেন মুক্ত, রজার্স

3

বোর্ডের বেধঃ

0.20 মিমি থেকে 3.4 মিমি

4

তামার বেধ:

0.5 ওজ থেকে 6 ওজ

5

গর্তে তামার বেধঃ

> ২৫.০ এমএম (> ১ মিলি)

6

সর্বাধিক বোর্ডের আকারঃ

(580mm×1200mm)

7

ক্ষুদ্রতম গর্তের আকারঃ

৪ মিলিমিটার (০.১ মিমি)

8

ন্যূনতম লাইন প্রস্থঃ

৩ মিলিমিটার (০.০৭৫ মিমি)

9

ন্যূনতম লাইন স্পেসিংঃ

৩ মিলিমিটার (০.০৭৫ মিমি)

10

সারফেস ফিনিসঃ

HASL / HASL সীসা মুক্ত, HAL, রাসায়নিক টিন, রাসায়নিক স্বর্ণ, নিমজ্জন সিলভার / স্বর্ণ, OSP, সোনার প্রলেপ

11

সোল্ডার মাস্ক রঙঃ

সবুজ/হলুদ/কালো/সাদা/লাল/নীল

12

আকৃতির সহনশীলতাঃ

±0.13

13

গর্ত সহনশীলতাঃ

PTH: ±0.076 NPTH: ±0.05

14

প্যাকেজঃ

অভ্যন্তরীণ প্যাকেজিংঃ ভ্যাকুয়াম প্যাকেজিং / প্লাস্টিকের ব্যাগ,বাহ্যিক প্যাকেজিংঃ স্ট্যান্ডার্ড কার্টন প্যাকেজিং

15

সার্টিফিকেটঃ

UL,SGS,ISO 9001:2008

16

বিশেষ প্রয়োজনীয়তাঃ

কবরিত এবং অন্ধ ভায়াস + নিয়ন্ত্রিত প্রতিবন্ধকতা + বিজিএ

17

প্রোফাইলিং:

পাঞ্চিং, রাউটিং, ভি-কাট, বেভেলিং

প্রয়োগঃ

FR-4 হল প্রাথমিক নিরোধক মেরুদণ্ড যার উপর বেশিরভাগ শক্ত মুদ্রিত সার্কিট বোর্ড (PCBs) উত্পাদিত হয়।FR-4 গ্লাস ইপোক্সি প্যানেলের এক বা উভয় পাশে তামার ফয়েল একটি পাতলা স্তর স্তরিত হয়এগুলিকে সাধারণত "কপার লেমিনেট" বলা হয়।

FR-4 তামা-আচ্ছাদিত শীটগুলি ছাপা সার্কিট বোর্ড তৈরির জন্য তামার স্তরে খোদাই করা সার্কিট্রি আন্তঃসংযোগগুলির সাথে তৈরি করা হয়।আরও পরিশীলিত এবং জটিল FR-4 প্রিন্টেড সার্কিট বোর্ড একাধিক স্তরে তৈরি করা হয়, যাকে "মাল্টিলেয়ার সার্কিট্রি"ও বলা হয়।

বিশেষ উল্লেখ

কপার প্লাস্টিকের বোর্ড অর্ডার করার সময়, FR-4 বেধ এবং তামার ফয়েল বেধ আলাদাভাবে নির্দিষ্ট করা উচিত।

মার্কিন যুক্তরাষ্ট্রে, এফআর -৪ বেধটি এক হাজার ইঞ্চি বা ইঞ্চিতে নির্দিষ্ট করা হয় এবং সাধারণ বেধগুলি 10 হাজার (0.010 ইঞ্চি, 254 μm) থেকে 3 ইঞ্চি (76 মিমি) পর্যন্ত।

তামার ফয়েল বেধ প্রতি বর্গফুট (oz/ft2) একক আউন্সের একক হিসাবে নির্দিষ্ট করা হয়, সাধারণত কেবল আউন্স হিসাবে উল্লেখ করা হয়। সাধারণ বেধগুলি 1 ওনস/ফুট2 ((300 গ্রাম/মি2), 2 ওনস/ফুট2 (600 গ্রাম/মি2),এবং 3 ওনস/ফুট2 (900 গ্রাম/মি2)এইগুলি যথাক্রমে ৩৪.১ মাইক্রোমিটার (১.৩৪ হাজার), ৬৮.২ মাইক্রোমিটার (২.৬৮ হাজার) এবং ১০২.৩ মাইক্রোমিটার (৪.০২ হাজার) বেধে কাজ করে।কিছু পিসিবি নির্মাতারা 1 ওনস / ফুট 2 তামার ফয়েলকে 35 μm এর বেধের হিসাবে উল্লেখ করে (এছাড়াও 35 μm হিসাবে উল্লেখ করা যেতে পারে), 35 মাইক্রন, বা 35 মাইক্রন) ।

অন্যান্য অ্যাপ্লিকেশন

FR-4 এছাড়াও রিলে, সুইচ, স্ট্যান্ডঅফ, বাসবার, ওয়াশার, আর্ক শিল্ড, ট্রান্সফরমার এবং স্ক্রু টার্মিনাল স্ট্রিপ নির্মাণে ব্যবহৃত হয়।

FR4 PCB শ্রেণীবিভাগঃ

একতরফা পিসিবি হল এমন একটি পিসিবি যার উপাদানগুলি একদিকে কেন্দ্রীভূত, অন্যদিকে তারের কেন্দ্রীভূত।

ডাবল সাইডেড পিসিবির উভয় পাশে প্যানেলের তারের রয়েছে।
তবে, উভয় পক্ষের তার ব্যবহারের জন্য, তাদের মধ্যে সঠিক সার্কিট সংযুক্ত করা আবশ্যক।
সার্কিটের মধ্যে এই সেতুকে গাইড হোল (ভায়া) বলা হয়।
গাইড গর্তটি পিসিবিতে ধাতু দিয়ে ভরা বা লেপযুক্ত, এটি উভয় পক্ষের তারের সাথে সংযুক্ত হতে পারে।
কারণ ডাবল সাইড PCB এর এলাকা একতরফা PCB এর দ্বিগুণ, এবং তারগুলি একে অপরের সাথে interleaved করা যেতে পারে (অন্যদিকে সংযুক্ত),এটি একতরফা PCB এর চেয়ে জটিল সার্কিটের জন্য আরও উপযুক্ত.

উচ্চ টিজি পিসিবি উচ্চ টিজি এফআর 4 এমন অ্যাপ্লিকেশনগুলির জন্য প্রস্তাবিত যা উচ্চ অপারেটিং তাপমাত্রায় ভাল পারফরম্যান্সের প্রয়োজন।এটি পিসিবিগুলির জন্যও একটি ভাল পছন্দ যা চরম তাপমাত্রা পরিবর্তনের জন্য অতিরিক্ত সুরক্ষা প্রয়োজনপ্রধান অ্যাপ্লিকেশনগুলি টেলিযোগাযোগ এবং অটোমোটিভ। এই ল্যামিনেট টাইপটি পিবি-মুক্ত সোল্ডারিংয়ে চমৎকার পারফরম্যান্স রয়েছে।

হ্যালোজেন মুক্ত FR4

প্রধান অ্যাপ্লিকেশনগুলি টেলিযোগাযোগ এবং মোবাইল ডিভাইস, প্রধানত পরিবেশগত কারণে। উপরন্তু, হালোজেন মুক্ত ল্যামিনেটগুলি অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে বিষাক্ত ধোঁয়া আগুনের ক্ষেত্রে উদ্বেগ সৃষ্টি করে,যেমন বিল্ডিং টেকনোলজিতে. হ্যালোজেন মুক্ত ল্যামিনেটগুলি পিবি-মুক্ত সোল্ডারিংয়েও ভাল পারফরম্যান্স সরবরাহ করে। দয়া করে নোট করুন যে বিভিন্ন হ্যালোজেন মুক্ত ল্যামিনেটের বৈশিষ্ট্যগুলি ল্যামিনেট টাইপ থেকে অন্যটিতে উল্লেখযোগ্যভাবে পরিবর্তিত হতে পারে।নীচের মানগুলি আমাদের বর্তমান ল্যামিনেট টাইপের জন্য প্রযোজ্য.

উচ্চ ফ্রিকোয়েন্সি fr4

১GHZ এর বেশি

উচ্চ-ফ্রিকোয়েন্সি পিসিবি একটি বিশেষ সার্কিট বোর্ড, সাধারণভাবে, উচ্চ-ফ্রিকোয়েন্সি 1 গিগাহার্টজ বা তার বেশি ফ্রিকোয়েন্সি হিসাবে সংজ্ঞায়িত করা যেতে পারে। এর শারীরিক বৈশিষ্ট্য, নির্ভুলতা, প্রযুক্তিগত পরামিতি খুব উচ্চ,সাধারণত অটোমোটিভ অ্যান্টি-কলিশন সিস্টেমে ব্যবহৃত হয়, স্যাটেলাইট সিস্টেম, রেডিও সিস্টেম এবং অন্যান্য ক্ষেত্রে।

প্রতিবন্ধকতা পিসিবি

FR4 PCBs তাদের চমৎকার তাপ স্থায়িত্ব, উচ্চ যান্ত্রিক শক্তি, এবং আর্দ্রতা এবং রাসায়নিক প্রতিরোধের জন্য পরিচিত। এই বৈশিষ্ট্যগুলি তাদের বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে,গ্রাহক ইলেকট্রনিক্স সহ, টেলিযোগাযোগ, অটোমোবাইল, শিল্প সরঞ্জাম, এবং আরও অনেক কিছু।

FR4 উপাদানটি তামার ফয়েল একটি পাতলা স্তর যা ইপোক্সি রজন দ্বারা অনুপ্রাণিত কাঁচ ফাইবার কাপড় থেকে তৈরি একটি স্তর উপর স্তরিত।কাঙ্ক্ষিত সার্কিট প্যাটার্ন তৈরি করতে তামার স্তরটি খোদাই করা হয়, এবং অবশিষ্ট তামা চিহ্নগুলি উপাদানগুলির মধ্যে বৈদ্যুতিক সংযোগ সরবরাহ করে।

FR4 সাবস্ট্রেট ভাল মাত্রিক স্থিতিশীলতা প্রদান করে, যা বিস্তৃত তাপমাত্রায় সার্কিটরির অখণ্ডতা বজায় রাখার জন্য গুরুত্বপূর্ণ। এটির কম বৈদ্যুতিক পরিবাহিতা রয়েছে,যা সংলগ্ন ট্র্যাকের মধ্যে শর্ট সার্কিট প্রতিরোধ করতে সাহায্য করে.

এফআর-৪ এর বৈদ্যুতিক বৈশিষ্ট্য ছাড়াও ইপোক্সি রেশিনে হ্যালোজেনযুক্ত যৌগের উপস্থিতির কারণে এটি ভাল অগ্নি প্রতিরোধক বৈশিষ্ট্য রয়েছে।এটি FR4 PCBs কে এমন অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে যেখানে অগ্নি নিরাপত্তা একটি উদ্বেগ.

সামগ্রিকভাবে, এফআর 4 পিসিবিগুলি বৈদ্যুতিন শিল্পে বৈদ্যুতিক পারফরম্যান্স, যান্ত্রিক শক্তি, তাপ স্থায়িত্ব এবং শিখা retardance এর চমৎকার সমন্বয়ের কারণে ব্যাপকভাবে ব্যবহৃত হয়।

মাল্টিলেয়ার টাইপস Fr4 ইপোক্সি উপাদান বৈশিষ্ট্য পিসিবি প্রিন্টেড সার্কিট বোর্ড 0
